معرفی

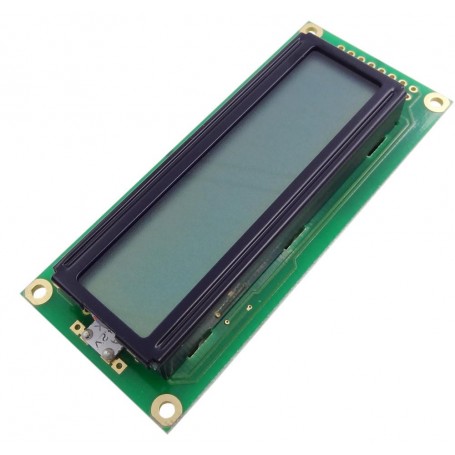

این LCD کاراکتری از نوع 2*16 استاندارد بوده که ضمن کیفیت بالا نحوه راه اندازی آن همانند نمایشگرهای کارکتری دیگر بوده و با تمامی برنامه های استاندارد و انواع میکرو کنترلرهای معمولی سازگار است. با توجه به نحوه طراحی این نمایشگر و تکنولوژی ساخت آن، علیرغم ولتاژ 5 ولت برای راه اندازی، می‌توانید برای پایه های فرمان از ولتاژ 3.3 ولت نیز استفاده نمایید. در نتیجه برای راه اندازی این نوع از نمایشگر ها می‌توانید از انواع میکروکنترلرهای 8، 16 و 32 بیتی استفاده نمایید.

مشخصات

پین هدر استاندارد 2.54mm
ولتاژ راه اندازی: 5 ولت

Instruction

16x2 Alphanumeric LCD Display Module
5x8 dots includes cursor
Bulit-in controller(ST7066 or Equivalent)
+5V power supply ( Also available for +3V)
Negative voltage optional for +3V power supply
1/16 duty cycle
LED can be driven by PIN1, PIN2, PIN15, PIN16, or A and K
Interface : 6800
Display LCD 1602
Winstar LCD Alphanumeric Display, Alphanumeric LCD Display Module
Winstar WH1602C 16x2 LCD Module is a very popular module. This is 16 characters by 2 lines LCD Alphanumeric Display, built in with ST7066 controller, 5V power supply default 6800 4/8-bit parallel interface, also available in SPI / I2C interface. There are different LED backlights available in various colors including blue, green, white, yellow-green and red. The LEDs can be driven by PIN1, PIN2, PIN15, PIN16 or A and K.

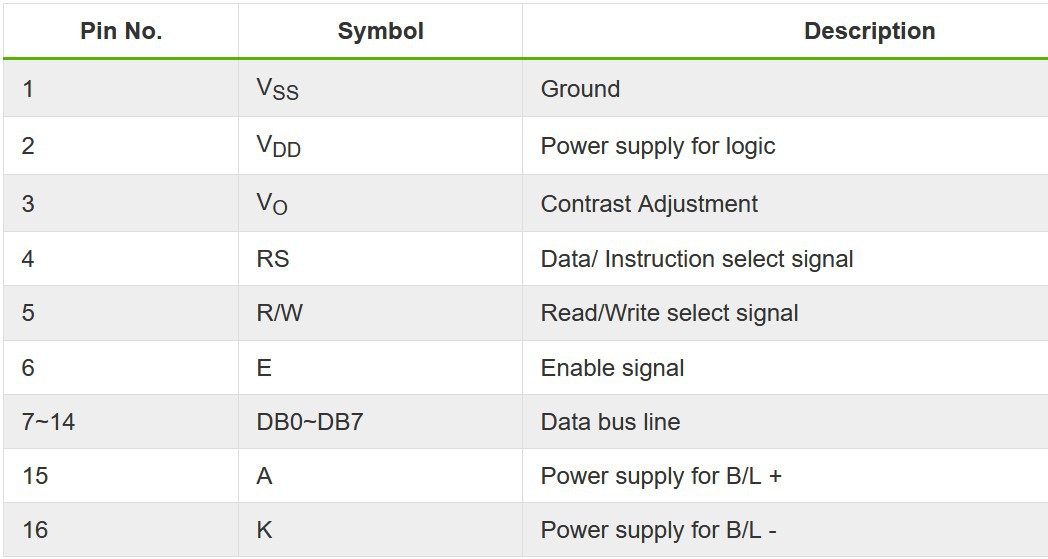

WH1602C : 6800 interface (ST7066 IC)
